Zusammenfassung
Die Studierenden sollen…
- … für eine gegebene Differentialgleichung die geeignetste analytische Lösungsmethode auswählen können.
- … für ein gegebenes numerisches Problem den passenden Integrationsalgorithmus auswählen können.
- … die Vor- und Nachteile verschiedener Lösungsstrategien bewerten und begründen können.
Überblick
Dieses Kapitel fasst die wichtigsten Methoden zur Lösung von Differentialgleichungen zusammen, die in dieser Vorlesung behandelt wurden. Die Wahl der richtigen Methode hängt entscheidend von der Art der Differentialgleichung, den Anfangs- oder Randbedingungen und der gewünschten Form der Lösung ab.
Wir unterscheiden grundsätzlich zwischen analytischen und numerischen Methoden. Analytische Methoden liefern geschlossene Ausdrücke für die Lösung, sind aber nur für spezielle Klassen von Differentialgleichungen anwendbar. Numerische Methoden sind universell einsetzbar, liefern aber nur Näherungslösungen an diskreten Punkten.
Lösungsstrategien für lineare Differentialgleichungen
Lineare Differentialgleichungen zeichnen sich dadurch aus, dass die gesuchte Funktion und ihre Ableitungen nur in der ersten Potenz auftreten und das Superpositionsprinzip gilt. Für diese wichtige Klasse von Gleichungen existieren verschiedene systematische Lösungsmethoden.
| Methode | Anwendungsbereich | Voraussetzungen | Vorteile | Nachteile | Kapitel |
|---|---|---|---|---|---|
| Separation der Variablen | Lineare homogene DGLs 1. Ordnung | \(y' + p(x)y = 0\) mit separierbarer Form \(y' = g(x)h(y)\) | Einfach und direkt; führt auf elementare Integrale | Nur für separable Gleichungen; kann nicht auf inhomogene Gleichungen angewendet werden | 2 |
| Integrierender Faktor | Lineare DGLs 1. Ordnung | \(y' + p(x)y = q(x);\) \(p(x)\) und \(q(x)\) müssen integrierbar sein | Systematisches Verfahren für alle linearen DGLs 1. Ordnung; funktioniert für inhomogene Gleichungen | Integrale müssen in geschlossener Form lösbar sein | 2 |
| Charakteristischer Ansatz | Lineare DGLs höherer Ordnung mit konstanten Koeffizienten | Konstante Koeffizienten; homogene Gleichung | Führt auf algebraische Gleichung (charakteristische Gleichung); gibt Struktur der Lösungen vor | Nur für konstante Koeffizienten; inhomogene Terme erfordern zusätzliche Methoden (Variation der Konstanten, Ansatz vom Typ der rechten Seite) | 3 |
| Variation der Konstanten | Inhomogene lineare DGLs | Lösung der homogenen Gleichung muss bekannt sein | Allgemeine Methode für inhomogene Gleichungen; funktioniert für variable Koeffizienten; systematisches Verfahren | Erfordert Integration, die möglicherweise nicht in geschlossener Form lösbar ist; bei DGLs höherer Ordnung aufwendig (Wronski-Determinante) | 2, 3 |
| Matrixmethode (Eigenwertproblem) | Systeme linearer DGLs 1. Ordnung | Konstante Koeffizientenmatrix; System muss diagonalisierbar sein | Systematisch; gibt vollständige Lösungsstruktur; physikalisch interpretierbar durch Eigenmoden | Eigenwerte und Eigenvektoren müssen berechnet werden; bei komplexen oder mehrfachen Eigenwerten aufwendiger | 4 |
| Fourier-Methoden | Lineare DGLs mit konstanten Koeffizienten | Funktionen müssen Fourier-transformierbar sein; meist unendlicher Definitionsbereich | DGL wird zu algebraischer Gleichung im Frequenzraum; konzeptionell elegant; Green’sche Funktion direkt zugänglich | Rücktransformation kann schwierig sein; nicht für Anfangswertprobleme mit endlicher Zeit geeignet | 9 |
| Laplace-Transformation | Anfangswertprobleme mit linearen DGLs | Konstante Koeffizienten; kausale Funktionen (\(t \geq 0\)) | Anfangsbedingungen werden automatisch berücksichtigt; natürlich für Anfangswertprobleme; praktische Anwendungen (Regelungstechnik) | Nur für \(t \geq 0\); Rücktransformation erfordert Partialbruchzerlegung und Tabellen | 10 |
Die Verbindung zwischen charakteristischem Ansatz, Fourier- und Laplace-Methoden
Drei der wichtigsten Methoden zur Lösung linearer Differentialgleichungen mit konstanten Koeffizienten – der charakteristische Ansatz, Fourier-Methoden und die Laplace-Transformation – sind eng miteinander verwandt. Sie sind nicht drei unabhängige Verfahren, sondern verschiedene Perspektiven auf dieselbe mathematische Struktur.
Die gemeinsame Grundlage: Exponentialfunktionen
Alle drei Methoden basieren auf der fundamentalen Eigenschaft, dass Exponentialfunktionen Eigenfunktionen des Differentialoperators sind. Für eine Funktion \(f(t) = e^{\lambda t}\) gilt:
\[ \frac{\mathrm{d}^n}{\mathrm{d}t^n} e^{\lambda t} = \lambda^n e^{\lambda t} \]
Die Ableitung multipliziert die Funktion nur mit einer Konstanten \(\lambda^n\). Diese Eigenschaft macht Exponentialfunktionen ideal für lineare Differentialgleichungen mit konstanten Koeffizienten.
Das charakteristische Polynom als verbindendes Element
Betrachten wir eine lineare Differentialgleichung mit konstanten Koeffizienten: \[ a_n \frac{\mathrm{d}^n y}{\mathrm{d}t^n} + a_{n-1} \frac{\mathrm{d}^{n-1} y}{\mathrm{d}t^{n-1}} + \cdots + a_1 \frac{\mathrm{d}y}{\mathrm{d}t} + a_0 y = f(t) \tag{1}\]
Das charakteristische Polynom ist: \[ P(\lambda) = a_n \lambda^n + a_{n-1} \lambda^{n-1} + \cdots + a_1 \lambda + a_0 \tag{2}\]
Dieses Polynom taucht in allen drei Methoden auf und ist der Schlüssel zu ihrem Zusammenhang.
Charakteristischer Ansatz: Zeitbereich
Der charakteristische Ansatz arbeitet direkt im Zeitbereich und setzt \(y(t) = e^{\lambda t}\) an. Einsetzen in die homogene Gleichung (\(f(t) = 0\)) führt zu:
\[ P(\lambda) e^{\lambda t} = 0 \quad \Rightarrow \quad P(\lambda) = 0 \]
Die Nullstellen des charakteristischen Polynoms \(\lambda_1, \lambda_2, \ldots, \lambda_n\) sind die Eigenwerte, und die allgemeine Lösung der homogenen Gleichung lautet:
\[ y_h(t) = \sum_{i=1}^n c_i e^{\lambda_i t} \]
Interpretation: Die \(\lambda_i\) bestimmen das zeitliche Verhalten:
- \(\text{Re}(\lambda_i) < 0\): Exponentieller Abfall (stabil)
- \(\text{Re}(\lambda_i) > 0\): Exponentielles Wachstum (instabil)
- \(\text{Im}(\lambda_i) \neq 0\): Oszillationen mit Frequenz \(\omega = \text{Im}(\lambda_i)\)
Fourier-Methoden: Frequenzbereich
Die Fourier-Transformation zerlegt Funktionen in harmonische Schwingungen \(e^{i\omega t}\). Für die Ableitung gilt:
\[ \mathcal{F}\left[\frac{\mathrm{d}^n y}{\mathrm{d}t^n}\right] = (i\omega)^n \hat{y}(\omega) \]
Die Fourier-Transformation der Differentialgleichung ergibt:
\[ P(i\omega) \hat{y}(\omega) = \hat{f}(\omega) \]
Die Übertragungsfunktion (transfer function) ist:
\[ H(\omega) = \frac{\hat{y}(\omega)}{\hat{f}(\omega)} = \frac{1}{P(i\omega)} \tag{3}\]
Verbindung zum charakteristischen Ansatz: Die Übertragungsfunktion hat Pole (Singularitäten) genau dort, wo \(P(i\omega) = 0\). Dies bedeutet:
\[ i\omega = \lambda_i \quad \Leftrightarrow \quad \omega = -i\lambda_i \]
Die Pole der Übertragungsfunktion in der komplexen \(\omega\)-Ebene entsprechen direkt den Eigenwerten aus dem charakteristischen Ansatz! Ein Pol bei \(\omega = -i\lambda\) bedeutet, dass die homogene Lösung eine Komponente \(e^{\lambda t}\) enthält.
Beispiel: Für den gedämpften Oszillator mit \(\lambda = -\gamma \pm i\omega_d\) liegen die Pole bei \(\omega = \pm \omega_d + i\gamma\) (in der oberen/unteren komplexen Halbebene, verschoben um \(i\gamma\)).
Laplace-Transformation: Verallgemeinerter Frequenzbereich
Die Laplace-Transformation verwendet die komplexe Variable \(s = \sigma + i\omega\) und verallgemeinert damit die Fourier-Transformation. Für die Ableitung gilt:
\[ \mathcal{L}\left[\frac{\mathrm{d}^n y}{\mathrm{d}t^n}\right] = s^n Y(s) - \text{(Terme mit Anfangsbedingungen)} \]
Bei homogenen Anfangsbedingungen (\(y(0) = y'(0) = \cdots = 0\)) wird die transformierte Gleichung:
\[ P(s) Y(s) = F(s) \]
Die Laplace-Übertragungsfunktion ist:
\[ H(s) = \frac{Y(s)}{F(s)} = \frac{1}{P(s)} \tag{4}\]
Verbindung zu Fourier: Die Laplace-Übertragungsfunktion \(H(s)\) ist die analytische Fortsetzung der Fourier-Übertragungsfunktion in die komplexe Ebene:
\[ H(\omega) = H(s)\big|_{s=i\omega} \]
Verbindung zum charakteristischen Ansatz: Die Pole der Laplace-Übertragungsfunktion sind genau die Eigenwerte:
\[ P(s) = 0 \quad \Leftrightarrow \quad s = \lambda_i \]
Die Pole liegen direkt bei \(s = \lambda_i\) in der komplexen \(s\)-Ebene!
Die drei Perspektiven im Vergleich
| Methode | Variable | Basis | Charakteristisches Polynom erscheint als | Eigenwerte/Pole |
|---|---|---|---|---|
| Charakteristischer Ansatz | \(t\) (Zeit) | \(e^{\lambda t}\) | \(P(\lambda) = 0\) | Nullstellen: \(\lambda_i\) |
| Fourier | \(\omega\) (Frequenz) | \(e^{i\omega t}\) | Nenner von \(H(\omega) = 1/P(i\omega)\) | Pole bei \(\omega = -i\lambda_i\) |
| Laplace | \(s = \sigma + i\omega\) (komplexe Frequenz) | \(e^{st}\) | Nenner von \(H(s) = 1/P(s)\) | Pole bei \(s = \lambda_i\) |
Praktische Konsequenzen
Diese Verbindung hat wichtige praktische Implikationen:
- Wahl der Methode: Alle drei Methoden liefern äquivalente Information über das System. Die Wahl hängt von der Problemstellung ab:
- Zeitverhalten und Stabilität: Charakteristischer Ansatz
- Frequenzantwort und Filter: Fourier-Methoden
- Anfangswertprobleme und Regelungstechnik: Laplace-Transformation
- Stabilität: Ein System ist genau dann stabil, wenn:
- Alle Eigenwerte \(\lambda_i\) haben \(\text{Re}(\lambda_i) < 0\) (charakteristischer Ansatz)
- Alle Pole von \(H(s)\) liegen in der linken \(s\)-Halbebene (Laplace)
- \(|H(\omega)|\) bleibt für alle \(\omega\) endlich (Fourier, nur für stabile Systeme anwendbar)
- Resonanz: Pole nahe der imaginären Achse führen zu:
- Langsam abklingenden Eigenschwingungen (Zeitbereich)
- Scharfen Resonanzpeaks in \(|H(\omega)|\) (Frequenzbereich)
- Überlagerung: Die Kenntnis der Übertragungsfunktion \(H(\omega)\) oder \(H(s)\) erlaubt die Lösung für beliebige Anregungen durch Faltung (Zeitbereich) oder Multiplikation (Frequenzbereich).
Entscheidungshilfen für lineare Gleichungen
Die Wahl der Methode sollte nach folgenden Kriterien erfolgen:
- Ordnung der Gleichung:
- Für DGLs 1. Ordnung: Zunächst prüfen, ob Separation möglich ist. Falls nicht, integrierenden Faktor verwenden.
- Koeffizienten:
- Bei konstanten Koeffizienten: Charakteristischer Ansatz (für einzelne Gleichungen) oder Matrixmethode (für Systeme) bevorzugen.
- Bei variablen Koeffizienten: Fourier- oder Laplace-Methoden meist nicht anwendbar; gegebenenfalls Potenzreihenansätze oder numerische Lösung erforderlich.
- Art der Aufgabenstellung:
- Anfangswertprobleme mit \(t \geq 0\): Laplace-Transformation ist oft die beste Wahl.
- Randwertprobleme oder unendliche Definitionsbereiche: Fourier-Methoden.
- Allgemeine Lösungsstruktur gesucht: Charakteristischer Ansatz oder Matrixmethode.
- Homogenität:
- Homogene Gleichungen: Charakteristischer Ansatz oder Separation.
- Inhomogene Gleichungen:
- Ordnung: Integrierender Faktor (direkte Methode) oder Variation der Konstanten
- Höhere Ordnung mit konstanten Koeffizienten: Ansatz vom Typ der rechten Seite (wenn anwendbar), Laplace-Transformation, oder Variation der Konstanten
- Variable Koeffizienten: Variation der Konstanten (wenn homogene Lösung bekannt)
Lösungsstrategien für nichtlineare Differentialgleichungen
Nichtlineare Differentialgleichungen sind wesentlich schwieriger zu lösen als lineare. In den meisten Fällen existieren keine geschlossenen analytischen Lösungen, und man ist auf qualitative Analysen oder numerische Methoden angewiesen.
| Methode | Anwendungsbereich | Voraussetzungen | Vorteile | Nachteile | Kapitel |
|---|---|---|---|---|---|
| Separation der Variablen | Separable nichtlineare DGLs 1. Ordnung | \(y' = g(x)h(y)\); Integrale müssen existieren | Liefert exakte Lösung; direkte Methode | Nur für separable Gleichungen; Integrale oft nicht in geschlossener Form lösbar; Nullstellen von \(h(y)\) müssen separat untersucht werden | 2 |
| Substitution | Spezielle nichtlineare Formen | Gleichung muss durch Substitution vereinfachbar sein (z.B. Bernoulli-DGL, homogene DGL) | Kann nichtlineare Gleichung in lineare transformieren | Erfordert Erkennen der geeigneten Substitution; nur für spezielle Typen | 2 |
| Linearisierung um Gleichgewichtspunkte | Analyse von Gleichgewichten und Stabilität | Gleichgewichtspunkte müssen existieren; Funktion muss differenzierbar sein | Liefert Stabilitätsinformation; lokales Verhalten um Fixpunkte verstehbar | Nur gültig in der Nähe von Gleichgewichten; globales Verhalten nicht erfasst | 5, 7 |
| Phasenraumanalyse | Qualitative Analyse von Systemen | Meist 2D-Systeme für gute Visualisierung | Geometrisches Verständnis; zeigt Trajektorien, Attraktoren, Grenzzyklen | Keine expliziten Lösungen; bei höherdimensionalen Systemen schwierig zu visualisieren | 5, 7 |
| Erste Integrale / Erhaltungsgrößen | Hamiltonsche Systeme; Systeme mit Symmetrien | Energie oder andere Erhaltungsgrößen müssen existieren | Reduziert Dimensionalität; liefert Invarianten | Nicht für dissipative Systeme; liefert meist keine vollständige Lösung | 7 |
| Numerische Integration | Alle nichtlinearen DGLs | Rechte Seite muss berechenbar sein; Anfangsbedingungen gegeben | Universell anwendbar; einzige Methode für allgemeine nichtlineare DGLs | Liefert nur Näherungslösungen; Genauigkeit und Stabilität müssen beachtet werden | 11-13 |
Entscheidungshilfen für nichtlineare Gleichungen
Die Strategie bei nichtlinearen Gleichungen sollte nach folgendem Schema gewählt werden:
- Ziel der Analyse:
- Exakte Lösung gewünscht: Prüfen, ob Separation möglich ist oder spezielle Substitution existiert.
- Qualitatives Verhalten: Phasenraumanalyse, Linearisierung um Gleichgewichte.
- Numerische Werte: Numerische Integration (siehe Tabelle 4).
- Separabilität:
- Falls \(y' = g(x)h(y)\): Separation der Variablen versuchen.
- Falls nicht separabel: Auf spezielle Formen (Bernoulli, homogen, exakt) prüfen.
- Existenz von Gleichgewichtspunkten:
- Gleichgewichte bestimmen (\(\dot{\mathbf{y}} = \mathbf{0}\)).
- Linearisierung um Gleichgewichte für Stabilitätsanalyse.
- Phasenraumdiagramm für globales Verhalten erstellen.
- Erhaltungsgrößen:
- Bei mechanischen Systemen: Energie, Impuls, Drehimpuls prüfen.
- Erste Integrale nutzen, um Dimensionalität zu reduzieren.
- Allgemeiner Fall:
- Wenn keine der obigen Methoden funktioniert: Numerische Integration verwenden.
- Für lange Zeitintegrationen: Adaptive Schrittweite und höhere Ordnung wählen.
Numerische Integrationsverfahren
Numerische Verfahren approximieren die Lösung einer Differentialgleichung an diskreten Zeitpunkten. Die Wahl des Verfahrens hängt von der gewünschten Genauigkeit, Effizienz und den Eigenschaften der Differentialgleichung ab.
| Verfahren | Ordnung | Funktionsauswertungen pro Schritt | Eigenschaften | Anwendungsbereich | Kapitel |
|---|---|---|---|---|---|

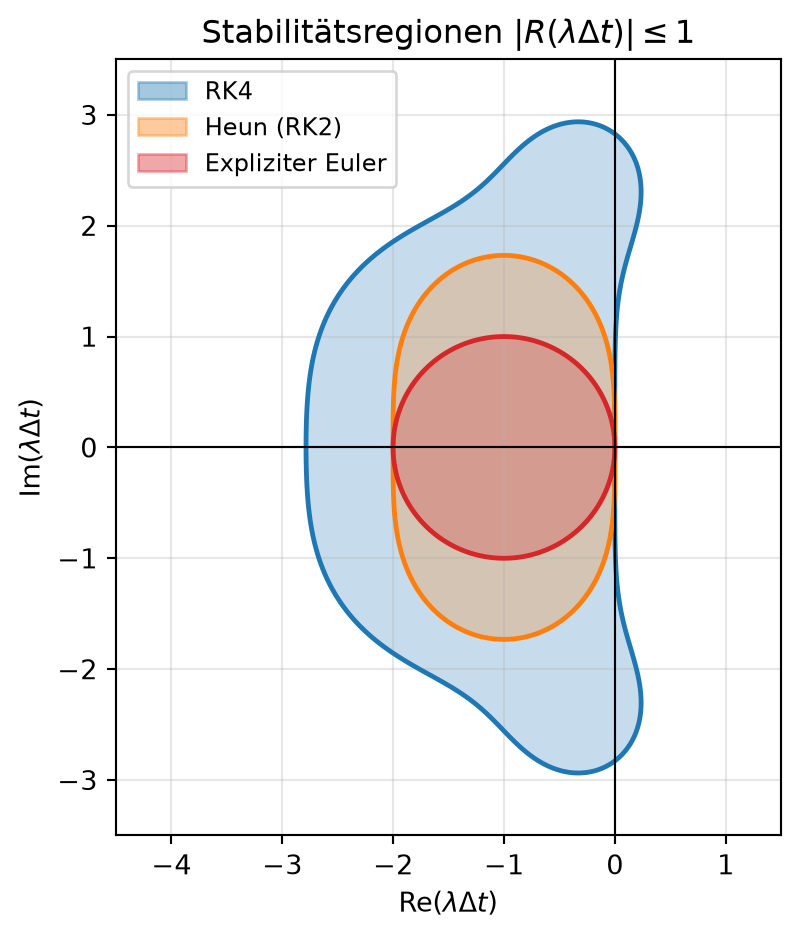

| Explizites Euler | 1 | 1 | Einfachste Methode; Energiedrift; nur bedingt stabil | Sehr einfache Probleme; Demonstration; Verständnis der Grundidee | 11 |
| Implizites Euler | 1 | 1 + Lösung impliziter Gleichung | Unbedingt stabil; gut für steife DGLs; erfordert Gleichungslöser | Steife Systeme; wenn Stabilität wichtiger als Genauigkeit | 11 |
| Leapfrog (Störmer-Verlet) | 2 | 1 (für separable Hamiltonfunktion) | Symplektisch; erhält Energie; zeitreversibel | Hamiltonsche Systeme; Molekulardynamik; astronomische Berechnungen | 11 |
| Heun (RK2, Prädiktor-Korrektor) | 2 | 2 | Doppelt so genau wie Euler; einfach zu implementieren | Einfache Probleme mit moderater Genauigkeitsanforderung | 12 |
| Klassisches Runge-Kutta (RK4) | 4 | 4 | Standard-Verfahren; gutes Preis-Leistungs-Verhältnis | Allgemeine DGLs mit moderater Genauigkeitsanforderung; wenn Schrittweite fest gewählt werden kann | 12 |
| RK23 (Bogacki-Shampine) | 2(3) | 3 effektiv (FSAL-Eigenschaft) | Eingebettetes Verfahren; adaptive Schrittweite; niedriger Rechenaufwand | Probleme mit moderater Genauigkeit; wenn Ressourcen limitiert sind | 13 |
| RK45 (Dormand-Prince) | 4(5) | 6 effektiv (FSAL-Eigenschaft) | Standard in scipy.integrate.solve_ivp; sehr effizient; gut getestet |
Allgemeine DGLs mit hoher Genauigkeitsanforderung; Standard-Wahl für die meisten Probleme | 13 |
Legende:
- Ordnung: Konvergenzordnung \(p\) (globaler Fehler \(\propto \Delta t^p\)). Bei eingebetteten Verfahren: niedrigere(höhere) Ordnung.
- FSAL: First Same As Last - die letzte Auswertung eines Schritts kann als erste Auswertung des nächsten Schritts wiederverwendet werden.

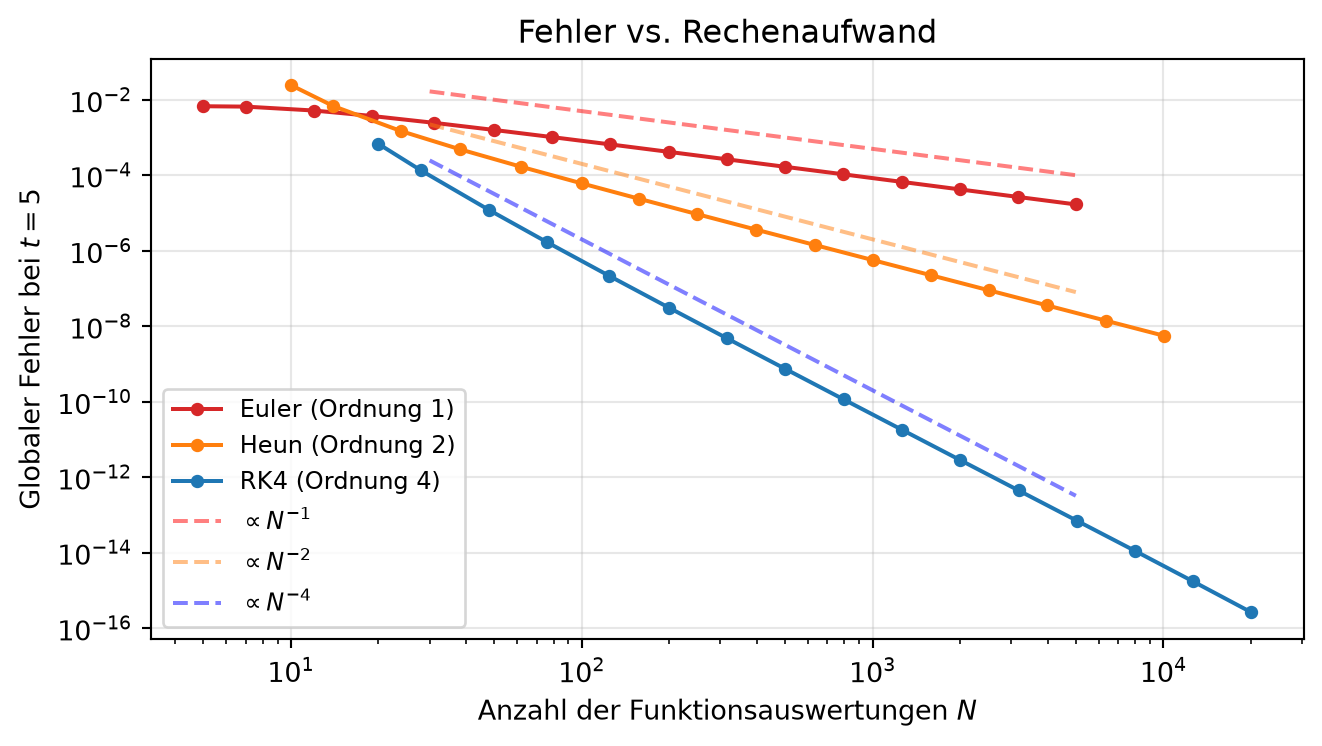

Vergleich nach Effizienz
Die Effizienz eines numerischen Verfahrens bemisst sich nach dem Aufwand, um eine bestimmte Genauigkeit zu erreichen. Dabei spielt die Ordnung eine entscheidende Rolle: Ein Verfahren der Ordnung \(p\) benötigt etwa \(N \propto \epsilon^{-1/p}\) Schritte, um einen globalen Fehler \(\epsilon\) zu erreichen.
Vergleich für einen globalen Fehler von \(10^{-6}\):
- Euler (Ordnung 1): \(N \approx 10^6\) Schritte \(\Rightarrow 10^6\) Funktionsauswertungen
- Heun (Ordnung 2): \(N \approx 10^3\) Schritte \(\Rightarrow 2 \times 10^3\) Funktionsauswertungen
- RK4 (Ordnung 4): \(N \approx 32\) Schritte \(\Rightarrow 128\) Funktionsauswertungen
- RK45 (Ordnung 4-5, adaptiv): Variable Schritte, typisch \(\approx 20-50\) Schritte mit insgesamt \(\approx 120-300\) Funktionsauswertungen
Höhere Ordnung bedeutet dramatisch weniger benötigte Schritte, was die höheren Kosten pro Schritt mehr als kompensiert.
Entscheidungshilfen für numerische Verfahren
Die Wahl des numerischen Verfahrens sollte nach folgenden Kriterien erfolgen:
- Art des Problems:
- Hamiltonsche Systeme (Energie soll erhalten bleiben): Leapfrog/Störmer-Verlet oder andere symplektische Verfahren.
- Steife Differentialgleichungen (sehr unterschiedliche Zeitskalen): Implizite Verfahren oder spezielle Verfahren für steife DGLs.
- Allgemeine nichtsteife Probleme: RK45 mit adaptiver Schrittweite (Standard).
- Genauigkeitsanforderung:
- Niedrig (\(\epsilon \sim 10^{-3}\)): RK23 oder sogar Heun ausreichend.
- Mittel (\(\epsilon \sim 10^{-6}\)): RK45 (Standard-Wahl).
- Hoch (\(\epsilon < 10^{-9}\)): Höhere Ordnung (RK78) oder sehr kleine Schrittweiten.
- Rechenressourcen:
- Begrenzt (einfache Mikrocontroller): RK23 oder fest-Schritt RK4.
- Standard (moderne Computer): RK45 mit adaptiver Schrittweite.
- Unbegrenzt (Supercomputer, lange Integrationen): Spezialisierte Verfahren höherer Ordnung.
- Implementierungsaufwand:
- Selbst implementieren: Explizites Euler (Lernen), Heun, oder RK4 (praktische Anwendung).
- Bibliothek verwenden:
scipy.integrate.solve_ivpmitmethod='RK45'(Standard) odermethod='RK23'(schneller),method='Radau'(steife DGLs).
- Länge des Integrationsintervalls:
- Kurz (wenige charakteristische Zeitskalen): Fest-Schritt-Verfahren möglich.
- Lang (viele Oszillationen, lange Transienten): Adaptive Schrittweite zwingend erforderlich; bei Hamiltonschen Systemen symplektische Verfahren bevorzugen.
- Struktur der rechten Seite:
- Separable Hamiltonfunktion (\(H = T(p) + V(q)\)): Leapfrog/Störmer-Verlet sehr effizient.
- Allgemeine Form: Runge-Kutta-Verfahren.
